电解离子接地极施工注意事项

电解离子接地极采用优质紫铜管材，极管内壁采用新陶瓷镀膜技术处理，具有超强的耐强酸、强碱防腐性能；极管外壁喷涂一层高分子防腐导电材料，具有优良防腐能力和极低的电阻率。极管上端和下端分别设计了水分吸收孔和离子释放孔。

电解离子接地极施工中应当注意以下几个方面：

1、 输灌孔洞的回填料不能以其它物料如泥沙或沙砾替代。

2、当一套接地极达不到地阻要求时，可用二套或几套并联使用，棒与棒之间的间隔不宜小于 5M；引出线采用95mm 2裸铜绞线，引出线与接地极体之间采用放热焊剂进行焊接。

3、 回填自然土壤时，不可盖过接地极顶部，应留出接地级头部的呼吸孔。

电解离子接地极施工说明：

1、钻孔

在选好施工场地钻出ф155mmX3155mm垂直地面的孔洞。

2、配制填充剂

在容积大于150L的容器内放入50KG淡水，加入引发剂，搅拌全部溶解，加入增效离子填充剂，搅拌为糊状。

3、植入接地极

拆开接地极两端密封胶带，将1：4配制好的填充剂填入孔洞底部，将接地极植入孔洞中，接地极顶部与地平面平行；接地引出线，将其余填充剂填在接地极周围到接地极顶端100mm时止。盖上防护帽，测量接地电阻，用土壤填盖防护帽周围，帽顶高出地面100mm。

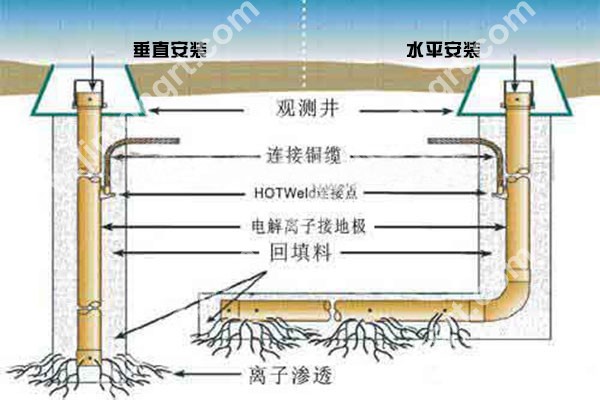

电解离子接地极安装方式：水平安装和垂直安装

4、电解离子接地棒注意事项：

钻孔不宜大于155mm，以免填充剂填充不足；盖防护帽时注意棒上的通气孔不得被泥土或填充剂堵塞，帽上通气孔在回填土之上，不得堵塞。当一套接地极达不到地阻要求时，可用二套或几套并联使用，棒与棒之间的间隔不宜小于5m。引出线宜采用95mm2多股铜线，引出线与接地极采用放热焊接进行连接。

将安装完的离子接地棒电极用裸铜缆连接起来，形成主环，其连接点用放热焊接。

注意:避雷针的引下线必须直接接到接地系统的接地主环上，其它设备的接地线则要求连接到接地主汇流排上。
