接地模块在防雷接地方案中用量计算方法说明
接地模块是一种以碳素材料为主体的接地体,它由导电性、稳定性好的非金属材料、电解质、保湿吸湿剂和防腐金属电极芯组成。它具有表面积大和与大地接触效果好、离子耗散性、保湿吸湿性、方便施工等优点,是取代传统接地体的理想接地材料。接地模块根据内置电极芯不同分为热镀锌扁钢和铜排两种,分别适应于钢材和铜材等的接地系统中。由于接地模块表面细小的非金属材料的特性,将其与被保护的地线连接时,它将极大地降低与大地的接触电阻,加之具有的保湿吸湿性使之能够充分发挥其在接地系统中的降阻作用。
接地模块的主体材料与土壤的物理结构相似,能与土壤结合为一体。使接地体与土壤的有效接触面积比金属接地体大许多倍,增大了接地体的有效散流面积,极大降低接地体与土壤的接触电阻,因此能显著提高接地效率,减少地网占用土地面积。
那么接地模块在防雷接地方案中用量如何计算:
根据地网土层的土壤电阻率,采用下式计算接地模块用量:

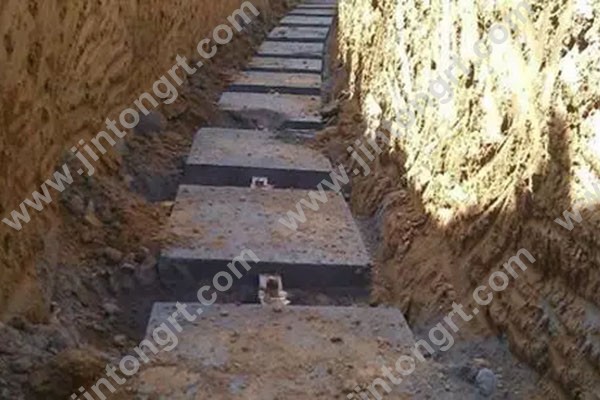

1、水平埋置,单个模块接地电阻:
Rj =0.068×[ρ÷(a×b)-2]
并联后总接地电阻:Rnj = Rj /nη
式中:ρ―土壤电阻率(Ω/m)
a、b―接地模块的长、宽(m)
Rj―单个模块接地电阻(Ω)
Rnj―总接地电阻(Ω)
n―接地模块个数
η―模块调整系数,一般取0.6―0.9
2、垂直接地计算公式 G=1/4L.g.π(D2-d2)
式中:G-降阻剂用量(kg)
L-接地体长度(m)
g-降阻剂密度(g-1250kg/m3)
d-接地体等效直径(m)
D-接地坑直径(m)
在土壤电阻率ρ≤500Ω.m时,取D=0.14m;在500Ω.m<ρ≤1000Ω.m时,取D=0.16m
在1000Ω.m<ρ≤2000ω.m时,取d=0.18m;在ρ>2000Ω.m时,取D=0.20m
3、水平接地计算公式 G=(A2-S).L.g
式中:G-降阻剂用量(kg)
S-接地体的横截面积(m2)
L-接地体的长度(m)
g-降阻剂密度(ρ=1250kg/m3)
A-投放降阻剂长方坑的边长(m)
在土壤电阻率ρ≤500Ω.m时,A=0.11m;在500Ω.m<ρ≤1000Ω.m时,取A=0.13m;在1000Ω.m<ρ≤2000ω.m时,取a=0.15m;在ρ>2000Ω时,取A=0.17m。
