您的位置: 铜包钢圆钢 > 产品展示 > 接地模块 >

接地模块

接地模块是一种以导电非金属材料为主的接地体,它由导电性、稳定性好的非金属材料、电解质、保湿吸湿剂和防腐金属电极芯组成。

产品简介:

接地模块是一种以导电非金属材料为主的接地体,它由导电性、稳定性好的非金属材料、电解质、保湿吸湿剂和防腐金属电极芯组成。它具有表面积大和与大地接触效果好、离子耗散性、保湿吸湿性、方便施工等优点,是取代传统接地体的理想接地材料。接地模块根据内置电极芯不同分为热镀锌扁钢和铜排两种,分别适应于钢材和铜材等的接地系统中。由于接地模块表面细小的非金属材料的特性,将其与被保护的地线连接时,它将极大地降低与大地的接触电阻,加之具有的保湿吸湿性使之能够充分发挥其在接地系统中的降阻作用!

工作原理:

接地模块内置镀锌扁钢火铜排,将其与被保护的地线连接时,金属接地体与土壤的有效接触面积将大大增加。由于接地模块具有很强的保湿、吸湿性和稳定的导电性,因此,金属接地体与土壤的接触电阻将极大的减少,从而使接地模块降阻效果更为显著。

产品优点:

1、接地模块与大地的接触面积较大(大约为0.6㎡)。
2、接地模块可很好地与各种类型的土壤、岩石形成良好的接触,达到降低接触电阻的效果。
3、接地模块拥有极强的吸湿、保湿作用,可降低附近土壤的电阻率。
4、通过接地模块良好的离子发散性,可使其离子耗散至地下3-5米的土壤中,并形成稳定的离子层,在大范围内改善土壤性质,从而降低土壤的散流电阻。
5、离子的耗散可通向较远较深的土壤中,与土壤低电阻率区域相连:地下电阻率较低的土壤层、地下水层及金属矿物层来改善散流。
6、接地模块中所含有防腐剂可使其理论寿命大于50年,远远大于镀锌钢管的使用年限。
7、若地网中仅以接地模块作为降阻方式,而不考虑接地扁钢的作用,则接地扁钢的腐蚀并不影响接地模块的降阻效果,接地扁钢等水平接地体仅作为俩及导线的使用,则地网的综合使用时间大于50年。
8、接地模块经多次大电流冲击后,接地电阻值不增大,也不变硬、发脆,无断裂现象。
9、由于接地模块采用稳定的非金属导电材料为模块的导电解质,所以其耐腐蚀、无毒、使用寿命长且施工方便,导电性不受季节影响。
10、接地模块其优良的接地效果可降低接地连接线的有效长度。

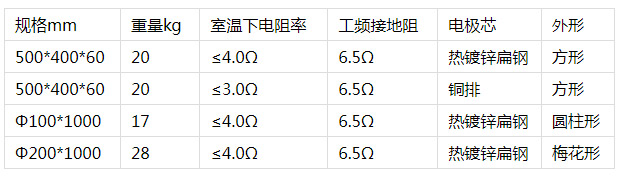

接地模块规格型号:

规格mm 重量kg 室温下电阻率 工频接地阻 电极芯 外形
500*400*60 20 ≤4.0Ω 6.5Ω 热镀锌扁钢 方形
500*400*60 20 ≤3.0Ω 6.5Ω 铜排 方形
Φ100*1000 17 ≤4.0Ω 6.5Ω 热镀锌扁钢 圆柱形

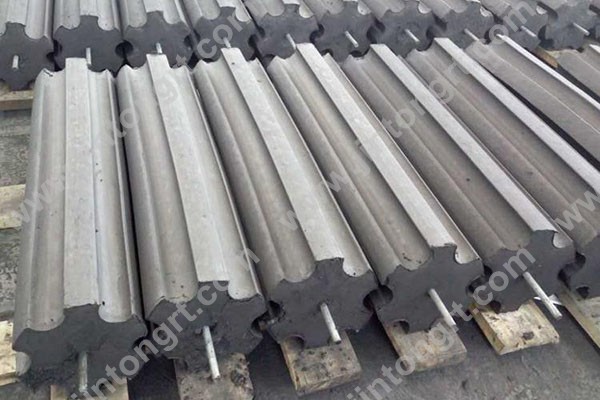

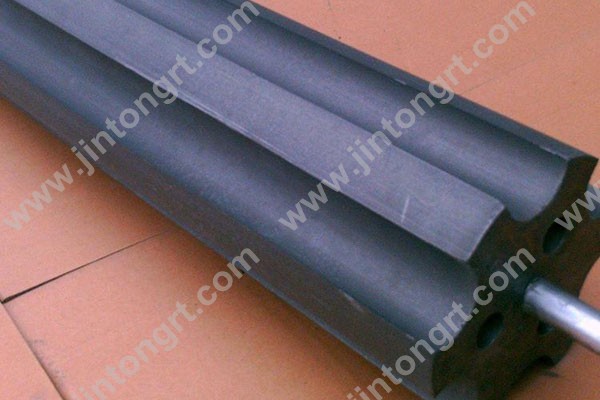

Φ200*1000 28 ≤4.0Ω 6.5Ω 热镀锌扁钢 梅花形

产品应用:

接地模块广泛应用于发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、接地和防雷接地。
