镀铜扁钢的主要参数指标及施工中的注意事项

作者:铜包钢技术部 浏览量: 来源:金通瑞泰 时间:2021-01-19 09:06

镀铜扁钢(也叫铜包钢扁钢)做为一种接地导体现在已经被广泛的应用。镀铜接地导体生产时采用了一种非常独特的生产工艺:热拉冷轧生产工艺,这种生产工艺克服了套管包覆法和电镀法存在的结合力差等缺陷。由于镀铜复合材料有非常良好的导电性能、机械强度方面也是蛮高,尤其是体现在外层包覆的铜层有着非常良好的抗腐蚀性能,所以镀铜扁钢目前已被广泛地应用于各种的接地装置中。

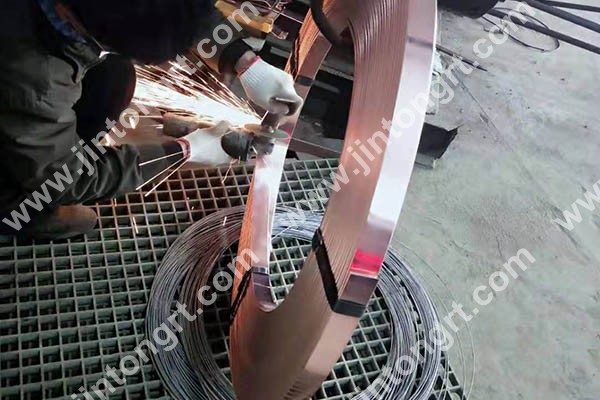

镀铜扁钢

镀铜扁钢的主要参数指标:

1、铜层厚度≥0.254mm
2、抗拉强度≥600N/mm
3、平直度误差≤0.5mm/m
4、铜层可塑性:接地棒及接地圆线弯曲30度时,折角内外边缘无裂缝现象。
5、铜层结合度:经附着利试验,除虎口钳钳口出现剥落铜层,其余部分铜钢结合良好,为出现剥离现象。
镀铜扁钢广泛用于输变电和通讯线路、电站、建筑物及天线的接地装置中,常用作水平接地体,以代替成本很高的紫铜排。但是因为施工环境都不一样,有些还相差很大。
镀铜扁钢施工

镀铜扁钢施工中的注意事项:

1、好的导电性镀铜扁钢本身的电阻率应远小于自然土壤电阻率,只有这样的铜包钢扁钢才能投入使用,有实际价值。由于一般的土壤电阻率ρ=10~10Ω.m,所以镀铜扁钢要求ρ≤5Ω.m 。
2、长效接地工程属于地下隐蔽工程,在使用中土壤的含水量受环境、季节影响都很大。因此要求镀铜扁钢的功能要长期有效,其使用寿命应大于30年。投入使用应无失效或 其它不良反映。
3、提高金属耐腐蚀性能镀铜扁钢是接地电极和土壤之间的媒介物,除了要考虑地下环境的影响外还要考虑接地装置在泻流时形成的电化作用,镀铜扁钢不仅本身应无腐蚀性,还要对金属起到保护作用,提高接地装置的使用寿命,镀铜扁钢的pH值应在7-12之间,呈碱性或弱碱性,既能有效的防止土壤中的酸、碱、盐、湿度影响,有可以在金属接地极表面形成钝化保护膜。
4、耐受大电流冲击接地装置正常运行时只是不平衡电流,通常只是毫安到安培级电流,遭到雷击或短路电流时,接地极下泻的电流高达千安到百千安,镀铜扁钢在大电流的情况下不发热、燃烧或形成挥发物。
5、具有一定的负阻特性由于土壤中存在一定的空气间隙,因而接地装置在自然土壤中的接地电阻呈现有电容性,准确地说应称为接地阻抗。而且工频下的接地电阻要比冲击波下的冲击阻抗大,这样就使接地装置在大的电流冲击下的暂态地电位比按欧姆定律推算的地电位低,使得接地装置更趋安全。这就要求镀铜扁钢的电性能具有非线性,数学表达式为:ρ=ρ0*δa式中:ρ -冲击波下铜包钢扁钢的电阻率Ω.mρ0-铜包钢扁钢的阻性常数,Ω.mδ -电流密度,A/mm2a -非线性指数,要求a<0显然,这一特性类似与避雷器阀片的特性方程U=C.I,当指数a是一负值时意味着电阻率随电流密度增加会自动地下降,时接地装置在流入电流急增时,暂态电位则升高不多,起到类似于阀片电阻的作用。当然,镀铜扁钢于避雷器相比存在一定的差距,但在接地装置上还是起到了应有作用。
6、对环境无污染、无毒、无异味镀铜扁钢是要埋在地下的,施工时要于施工人员接触,这就要求镀铜扁钢本身应无毒、无刺激性气味,敷设地下后于土壤接触,其成分不对自然土壤造成污染不含任何有毒的重金属和其它有毒元素,同时也不能造成地下水污染。
7、易于施工应用镀铜扁钢的接地工程有很多是在山区、野外,因条件所限,没有良好施工条件,如有严格配比要求,就会限制其应用范围,所以要求镀铜扁钢要易于施工不应添加特定的设备。
