接地模块工作原理及接地模块与传统接地体相比的优势介绍

来源:金通瑞泰 作者:防雷技术部 点击: 发布时间:2021/1/15 9:44:00

接地模块是一种以非金属材料为主的接地体,它由导电性、稳定性较好的非金属矿物和电解物质组成,增大了接地体本身的散流面积,减小了接地体与土壤之间的接触电阻,具有强吸湿保湿能力,使其周围附近的土壤电阻率降低,介电常数增大。现已被广泛应用于各行业的防雷接地工程中,下面我们来介绍一下它的工作原理和它与传统接地体相比较的优势:

接地模块

接地模块工作原理

接地模块埋入大地后,其中的非金属材料与大地构成一个接触的整体。一方面它能够与土壤紧密接触,扩大散流面积,降低与土壤间的接触电阻;另一方面它向周围土壤孔隙中流动渗透,降低周围土壤电阻率,在接地体四周形成一个电阻率变化平缓的低电阻区域,使整个地网接地电阻显著降低。由于接地模块具有很强的保湿、吸湿性和稳定的导电性,金属接地体通过外围的非金属的模块材料与大地的接触电阻将大大减小,达到的降阻作用。由于接地模块中含有金属钝化防腐剂,它能使金属接地体表面钝化,阻止金属接地体的锈蚀,延长金属接地体使用寿命;接地模块中保湿剂能保持土壤中的水分,防止干燥季节接地电阻受气候变化的影响,因比接地模块具有性和稳定性。

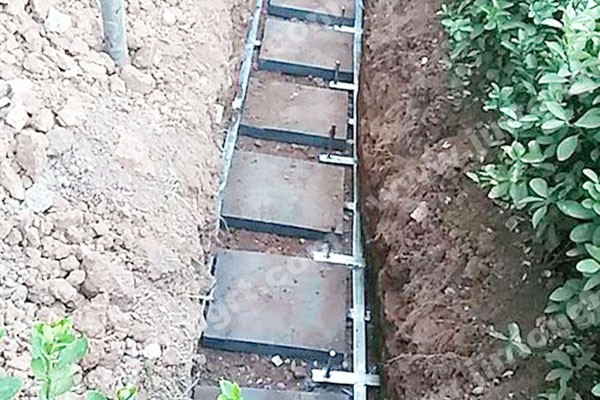

接地模块施工

接地模块与传统接地体相比具有以下显著特点

1、降低接触电阻:接地模块的主体材料与土壤物理结构相似,能与土壤结合为一体,是接地体与土壤的有限接触面积比金属接地体大许多倍,增大了接地体的有效散流面积,极大降低接地体与土壤的接触电阻,因此能显著提高接地效率,减少地网占用土地面积。

2、接地电阻稳定:接地模块自身有很强的吸湿保湿能力,使它周围的土壤始终保持湿润,保证接地模块有效发挥导电作用;同时,接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响,能持续提供稳定的接地电阻。

3、减少地位反击:接地模块的非金属材料使电阻率相差巨大的金属与土壤形成一个变化平缓的低电阻区域,当大电流冲击时,可降低接地体、接地线暂态电位梯度,降低跨步电压和接触电压,减少发生地电位反击的概率。

4、使用寿命长:接地模块的主体本身是抗腐蚀材料,它的金属骨架采用的是表面经过处理的抗腐蚀材料,因此,该接地体整体抗腐蚀性能优良,使用寿命可达30年以上。
